VL E5S-C1双轴无线高精密电子水平仪












产品特征


1、测量精度:0.01mm/m(角度值2″)

2、双轴测量、双屏显示

3、远距离无线通讯和USB通讯接口

4、精密研磨的抗应力工作面,可增加磁力吸附功能

5、测量单位可在°、°:′:″、mm/m、in/ft、计数和坡度(tan)模式之间任意切换

6、一键校零,最快5秒即可进行绝对/相对零位校准

7、优秀的长期稳定性

8、快速读数稳定时间(3s)

9、内置大容量锂离子充电电池




技术参数


参数名称

数值

单位

备注

测量轴向

X、Y(双轴)



读数范围

±50.00

mm/m


测量精度

±0.01

mm/m


分辨率

0.01

mm/m

模式I和模式III

0.001

mm/m

模式II

读数稳定时间

3

s


示值误差

±(0.01+A*0.5%)

mm/m

A为检定位置角度绝对值

漂移

≤0.02mm/h,≤0.03mm/4h



检定条件

20±2℃


电源

3.7V


锂电或一次性电池

工作温度

-10   ~ 40℃


外形尺寸

150*40*70

mm

不含天线

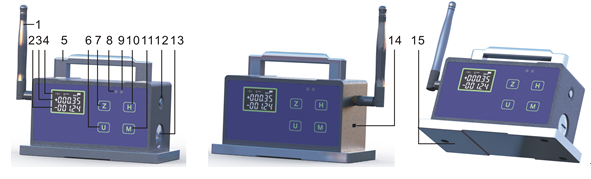

产品结构和功能





1.远距离无线通讯LORA天线

2.纵向倾斜角度读数

3.横向倾斜角度读数

4.显示屏状态栏,显示当前单位、通讯、电池等状态。

5.水平仪把手

6.单位切换按键,可在°;°:′:″;mm/m;in/ft计数和坡度(tan)模式之间任意切换。

7.校零按键,可通过该键进行绝对/相对零位校准

8.正在充电指示灯

9.充电状态指示灯

10.屏幕保持按键,触动一次,屏幕内容将保持固定,再按动一次,返回正常工作模式

11.显示模式切换按键,触动该键,仪器工作模式将在1、2、3之间切换,模式3为连续工作模式

12.电源开关按键

13.18650锂电池闷塞

14.通讯(需专用USB线)及充电插座

15.水平仪工作面,可增加磁力吸附功能
