VML5S-CJ电子差分水平仪















1 用途

本电子差分水平仪配套于舰船装备标校工装设备,主要用于舰船装备的联调、精度校准过程中的平台水平度检查、调整和验证。


2   组成

2.1设备主要组成:

1)    高精度电子水平仪                  2个;

2)    主机                                      1个;

3)    测量数据显示存储软件           1套;

4)   数据采集仪                             1个

5)     充电器                                  1个;

6)   连接线缆 (长度按需)           2卷;

 7)计量报告(上海计量研究院)  1套

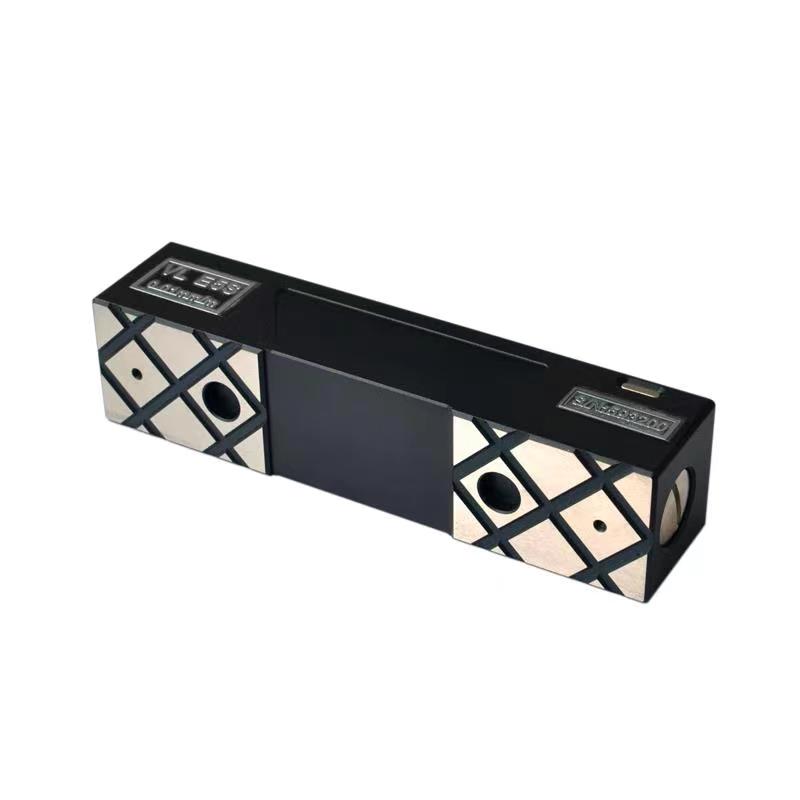

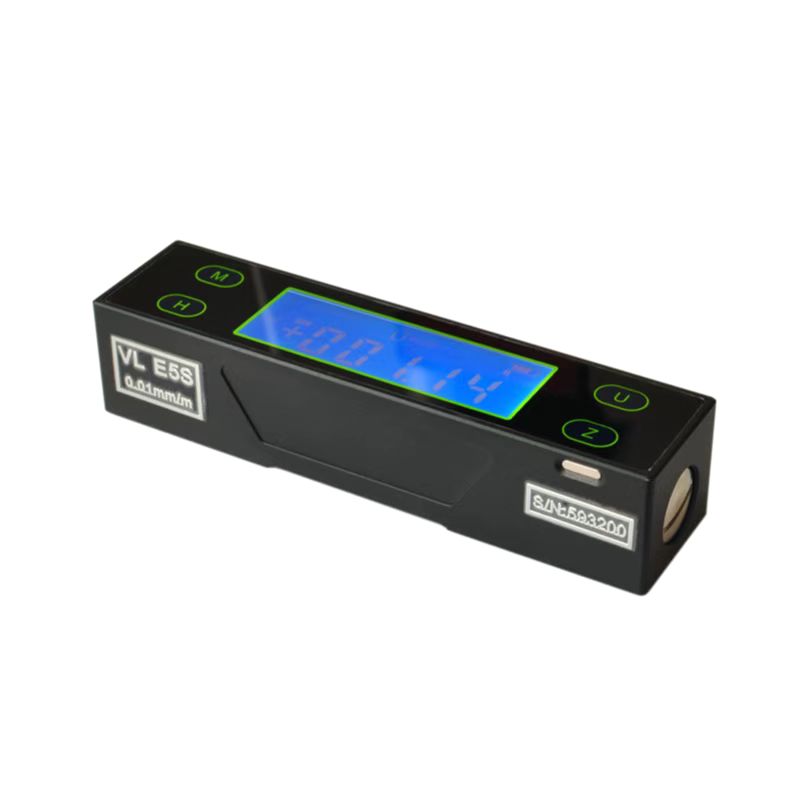

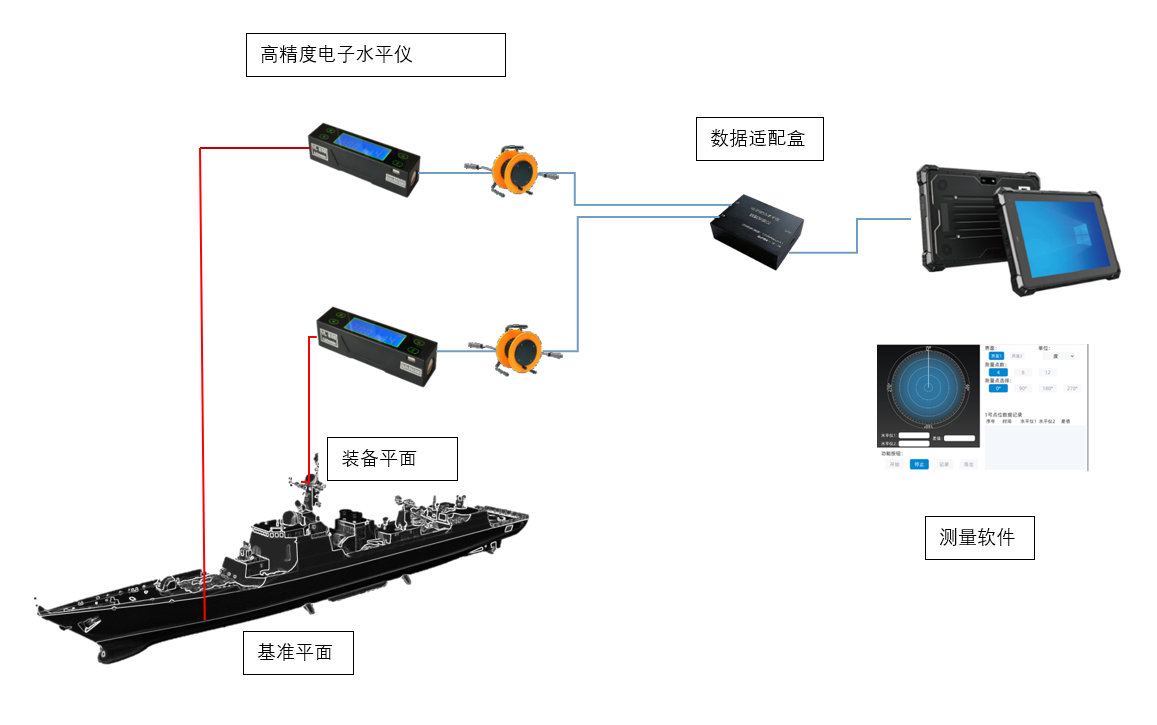

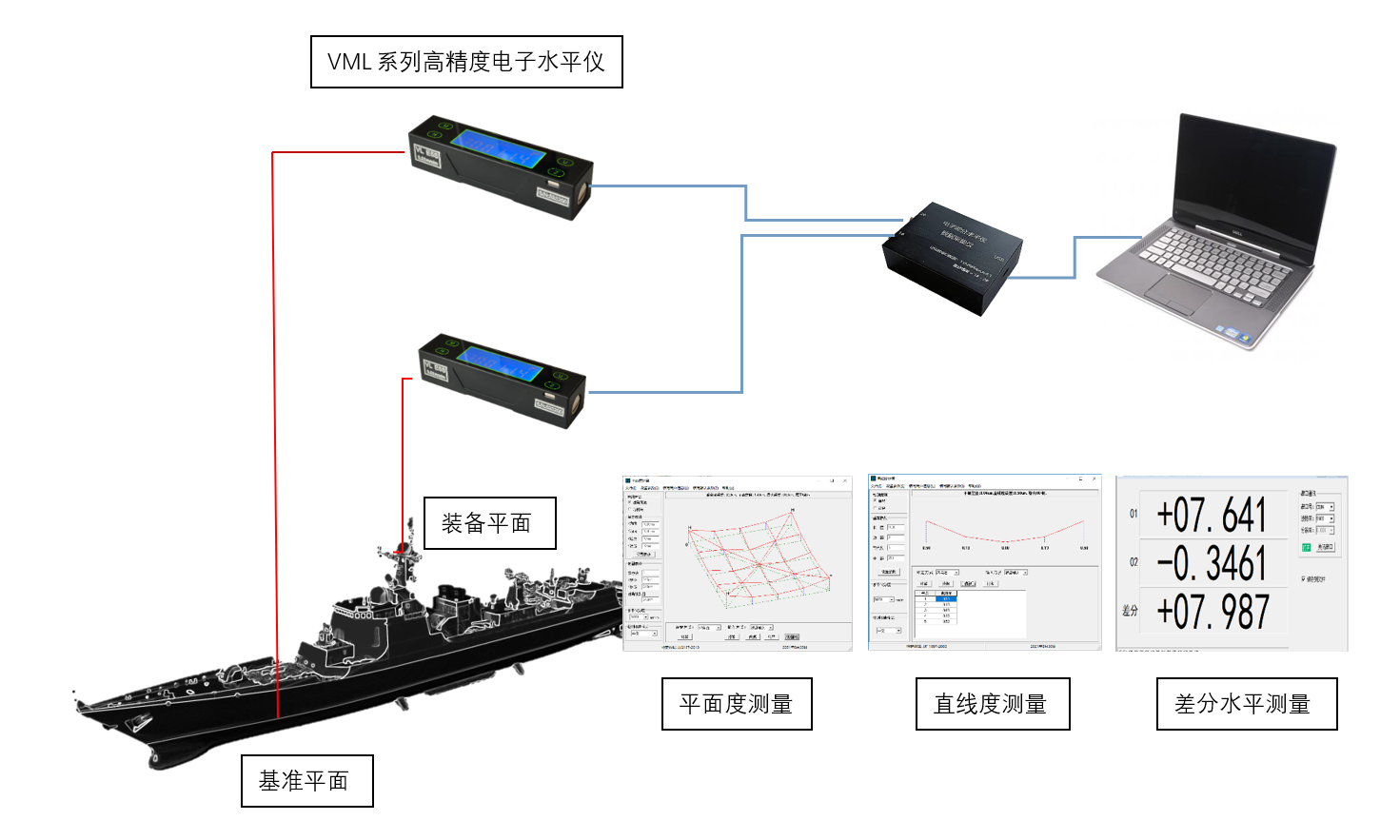

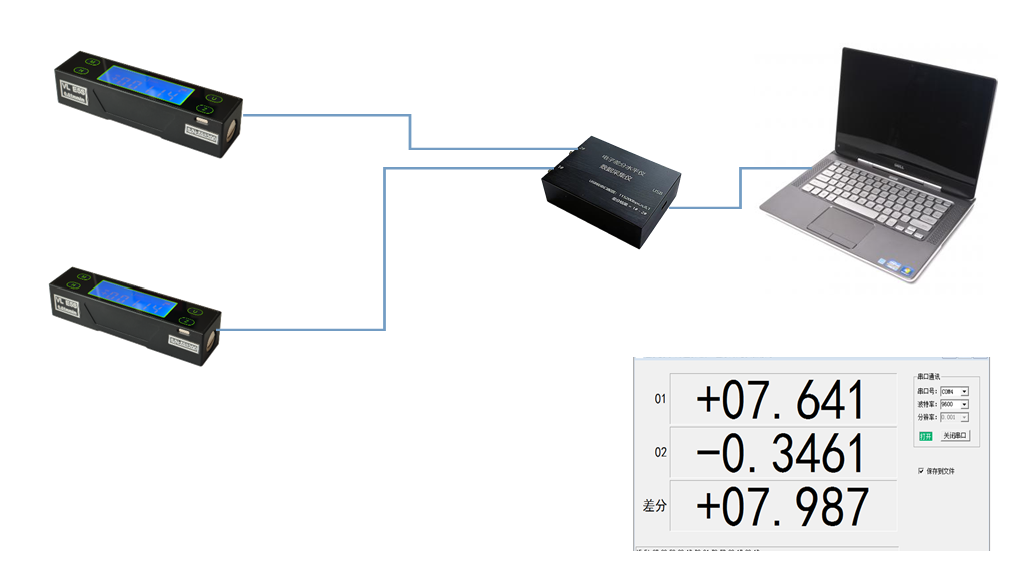

2.2 设备联接示意图及软件界面

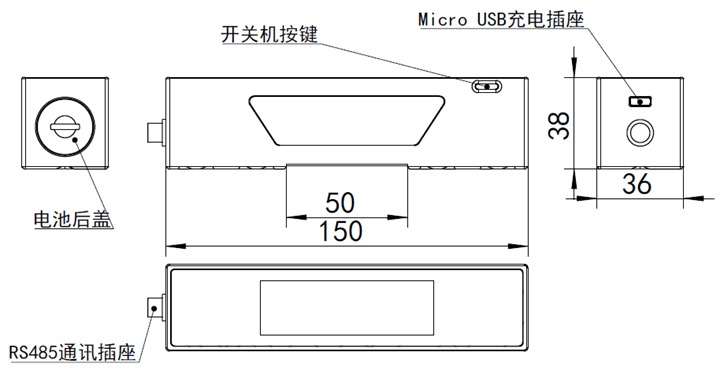

 2.3  高精度电子水平仪结构及外形尺寸




         3  特性

3.1主要功能

该电子差分水平仪可对两个被测水平面的水平度进行对比。系统共有两个电子水平仪(高精度角度传感器)和一个通讯适配主机,水平仪 A测量A面角度值,水平仪 B 测量B面角度值。通过“A-B”计算出两个平面的差值。适用于平台的控制以及验证在船上和海上平台(雷达,发射器等)是否都和基准平面在一个平面坐标系内。

a)   实时测量水平面水平度

b)   具有绝对零位和相对零位1键校准功能;

c)   通过零位校准可消除温漂、设备基座受损变形等对测量精度影响;

d)   单位可在度、度:分:秒、mm/m、in/ft等不同单位切换;

e)    终端软件能够记录和存储测量时间和测量数据,可以文本形式输出;

f)    充电电池供电。

3.2技术要求

主要技术性能指标:

1)    测量精度不大于2″,示值误差(国家标准):2″+A*2%,A为测量点读数;

2)    测量频率不低于10次/秒;

3)    量程:不低于±15°;

4)    能实时求解两个传感器之间的测量差值;

5)    读数稳定时间:<1S

6)    连续工作时间:≥8小时

7)    工作温度范围:-10℃~55℃。

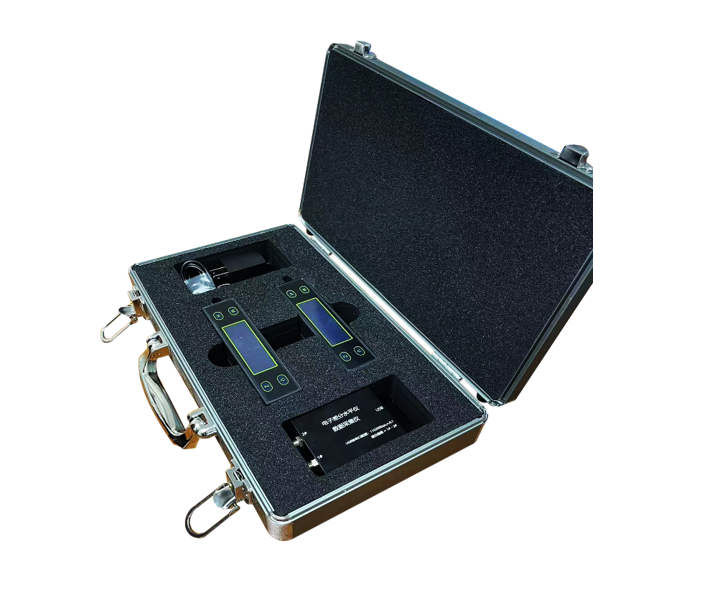

4   交付清单

1)    高精度电子水平仪                            2个;

2)    通讯适配主机                                  1个;

3)    测量数据显示存储软件                     1套;

4)    充电器                                            1个;

5)    100M连接线缆                                2卷;

6)    计量校准报告(上海计量研究院)   2份

7)    使用手册                                        1份

8)    附件工具                                        1个

9)    防震设备箱                                     1个
